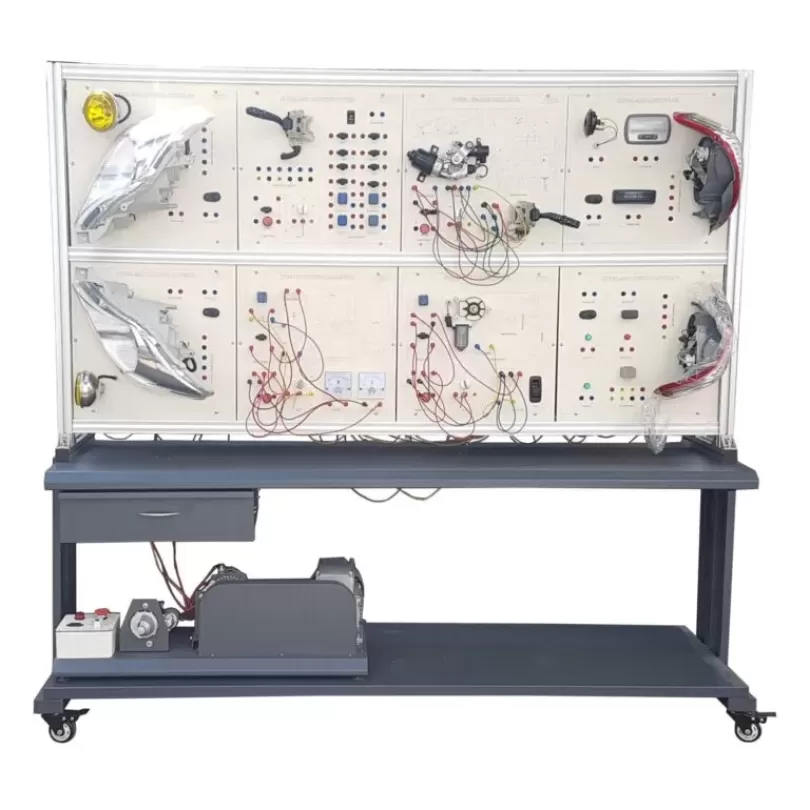

Sa bàn hệ thống điện

Đặc điểm, thông số kỹ thuật chính:
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
A. Hệ thống điện tổng hợp trên xe ô tô
Mô hình bao gồm đầy đủ các module hệ thống điều khiển trên ôtô như:
* Hệ thống điều khiển động cơ.
“- Hệ thống bao gồm:
+ Hộp ECU
+ IC-Bô bin đánh lửa trực tiếp và bugi.
+ Cảm biến trục cơ, Cảm biến trục cam.
+ Cảm biến đo gió và nhiệt độ khí nạp, CB nhiệt độ nước.
+ Cảm biến vị trí bướm ga cùng van không tải ISC.
+ Bơm xăng, lọc xăng, dàn vòi phun xăng.
+ Van điều khiển phối khí thông minh VVTi.
+ Giắc chẩn đoán OBD”
“* Hệ thống điều khiển gương điện.
(Bao gồm Cụm công tắc điều khiển gương, gương điện)”
“* Hệ thống nâng – hạ cửa sổ điện.
(Bao gồm Cụm công tắc điều khiển cửa, mô tơ nâng hạ)”
“* Hệ thống gạt nước – rửa kính.
(Bao gồm Cụm công tắc điều khiển gạt nước, mô tơ gạt nước, mô tơ bơm nước)”
* Hệ thống điều khiển khóa cửa và cảnh báo cửa mở (Bao gồm Cụm công tắc điều khiển khóa cửa, mô tơ khóa, công tắc báo cửa mở, đèn báo cửa mở)
“* Hệ thống cung cấp điện.
(Bao gồm Cụm máy phát xoay chiều, IC điều chỉnh điện áp)”
“* Hệ thống khởi động.
(Bao gồm Cụm máy khởi động)”
“* Hệ thống tín hiệu chiếu sáng.
(Bao gồm Cụm công tắc tổng, cụm đèn pha, cụm đèn hậu, đèn xi nhan, đèn dome, đèn phanh, đèn lùi, đèn sương mù)”
“* Hệ thống kiểm tra theo dõi (Thông tin).
(Bao gồm đồng hồ táp lô, cảm biến tốc độ, cảm biến nhiệt độ nước, cảm biến mức nhiên liệu, cảm biến áp suất dầu, bộ báo nạp ắc quy, )”
“* Hệ thống âm thanh với đầu đĩa.
(Bao gồm Đầu đĩa, cụm loa, cụm ăng ten)”
“* Hệ thống điều khiển ly hợp và quạt điều hoà.
(Bao gồm Cụm công tắc điều khiển AC, bộ ly hợp từ AC, quạt dàn nóng, quạt dàn lạnh, quạt làm mát động cơ)”
* Phần khung giá:
+ Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Các ký tự ký hiệu chân cọc các giắc đo trên mặt panel được khắc hoặc in màu đảm bảo tính thẩm mỹ. Trên mặt panel có bố trí khoá điện, bảng táp lô hiển thị thông tin hoạt động hệ thống, đèn Check Engine, giắc chẩn đoán OBD, rơle cầu chì.
Mô hình được trang bị các jack điện tiêu chuẩn chất lượng cao, đảm bảo sự gọn gàng, chắc chắn, an toàn. Dây dẫn lõi lớn, mềm mại chịu được dòng điện cao.
Các linh kiện không được đấu nối trước mà mô hình được trang bị thêm hệ thống jack cắm cho phép người sử dụng có thể tự đấu nối vận hành từng hệ thống độc lập.
– Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa, sơ đồ mạch điện.
– Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển.
“B. Hệ thống phần mềm đào tạo.
(Phần mềm bản quyền với licence kèm theo, update 2 năm).”
– Hệ thống phần mềm đào tạo đã được cấp chứng nhận Đăng ký quyền tác giả tại Cục bản quyền tác giả
– Hệ thống bao gồm các nội dung:
+ Đào tạo lý thuyết:
– Cung cấp thông số kỹ thuật chung của thiết bị
– Cung cấp thông số kỹ thuật chung của hệ thống
– Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn), kèm theo các hình ảnh hướng dẫn thực tế.
– Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
– Cung cấp các kiến thức cơ bản về chẩn đoán
– Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
– Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
– Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng
+ Đào tạo thực nghiệm:
– Cho phép đấu nối giả định hệ thống điều khiển trên phần mềm trước khi tiến hành đấu nối thực tế trên thiết bị để rèn luyện kỹ năng đọc và phân tích mạch điện.
– Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.
