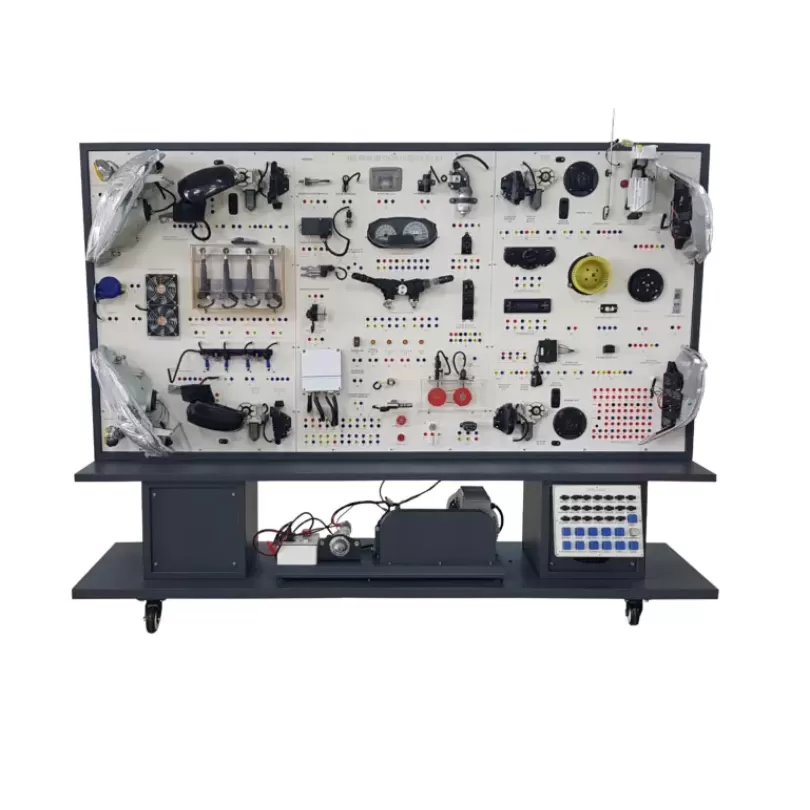

Mô hình hệ thống điện thân xe

* Thông số kỹ thuật
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
– Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
A. Phần mô hình hệ thống
– Mô hình bao gồm đầy đủ các hệ thống điều khiển trên ôtô như:
– Hệ thống điều khiển gương điện (Bao gồm: Cụm công tắc điều khiển gương, gương điện)
– Hệ thống nâng – hạ cửa sổ điện (Bao gồm: Cụm công tắc điều khiển cửa, mô tơ nâng hạ)
– Hệ thống gạt nước – rửa kính (Bao gồm: Cụm công tắc điều khiển gạt nước, mô tơ gạt nước, mô tơ bơm nước)
– Hệ thống điều khiển khóa cửa và cảnh báo cửa mở (Bao gồm Cụm công tắc điều khiển khóa cửa, mô tơ khóa, công tắc báo cửa mở, đèn báo cửa mở)
– Hệ thống cung cấp điện (Bao gồm: Cụm máy phát xoay chiều, IC điều chỉnh điện áp)
– Hệ thống khởi động (Bao gồm: Cụm máy khởi động)
– Hệ thống tín hiệu chiếu sáng (Bao gồm Cụm công tắc tổng, cụm đèn pha, cụm đèn hậu, đèn xi nhan, đèn dome, đèn phanh, đèn lùi, đèn sương mù)
– Hệ thống kiểm tra theo dõi (Thông tin) (Bao gồm đồng hồ táp lô, cảm biến nhiệt độ nước, cảm biến mức nhiên liệu, cảm biến áp suất dầu, bộ báo nạp ắc quy)
– Hệ thống âm thanh với đầu đĩa (Bao gồm Đầu đĩa, cụm loa, cụm ăng ten)
– Hệ thống điều khiển ly hợp và quạt điều hoà (Bao gồm Cụm công tắc điều khiển AC, bộ ly hợp từ AC, quạt dàn nóng, quạt dàn lạnh, quạt làm mát động cơ)
– Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, các đồng hồ và đèn chỉ báo thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, đèn Check Engine, giắc chẩn đoán điện tử OBD, công tắc khẩn cấp, rơle cầu chì.
– Tất cả các hệ thống hoạt động bình thường.
– Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.
– Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
B. Hệ thống phần mềm đào tạo kèm theo
– Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả
– Hệ thống module thực hành đấu nối giả định trên phần mềm hệ thống điều khiển điện trên xe ô tô
– Hệ thống phần mềm thực hành ảo cho phép học viên thực hành trên phần mềm với các đối tượng được thiết kế giống thực tế, cho phép tương tác với các đối tượng như đấu nối hệ thống điện.
– Cung cấp ngân hàng linh kiện hệ thống trên xe ô tô. Cho phép gắp thả các linh kiện và tiến hành đấu nối hệ thống điều khiển động cơ.
– Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.
– Hoạt động trên trình duyệt web như Google chrome, Cốc cốc
1. Module thực hành về hệ thống cung cấp điện
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Cụm máy phát xoay chiều
+ IC điều chỉnh điện áp
+ Ắc quy
+ Khóa điện, rơ le, cầu chì
+ Đèn báo nạp
2. Module thực hành về hệ thống khởi động điện
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Cụm máy khởi động
+ Ắc quy
+ ECU động cơ
+ Công tắc P/N
+ Khóa điện, rơ le và cầu chì
3. Module thực hành về hệ thống điều khiển gương điện
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Cụm công tắc điều khiển gương
+ 02 gương điện
+ Ắc quy
+ Khóa điện, rơ le và cầu chì
4. Module thực hành về hệ thống nâng – hạ cửa sổ điện
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Cụm công tắc chính điều khiển cửa
+ 03 công tắc cho hành khách
+ Mô tơ nâng hạ kính
+ Ắc quy
+ Khóa điện, rơ le và cầu chì
5. Module thực hành về hệ thống gạt nước – rửa kính
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Công tắc gạt nước rửa kính
+ Mô tơ gạt nước
+ Mô tơ bơm nước
+ Ắc quy
+ Khóa điện, rơ le và cầu chì
6. Module thực hành về hệ thống điều khiển khóa cửa và cảnh báo cửa mở
Các bộ phận chính
Bao gồm các phần tử mô phỏng:
+ Bộ nhận tín hiệu điều khiển khóa cửa
+ Mô tơ điều khiển khóa cửa
+ Công tắc báo mở cửa
+ Đèn cảnh báo mở cửa
+ Ắc quy
+ Khóa điện, rơ le và cầu chì
+ ECU điện thân xe
+ Bảng táp lô
+ Đèn khoang hành lý
+ Mạng truyền tín hiệu
