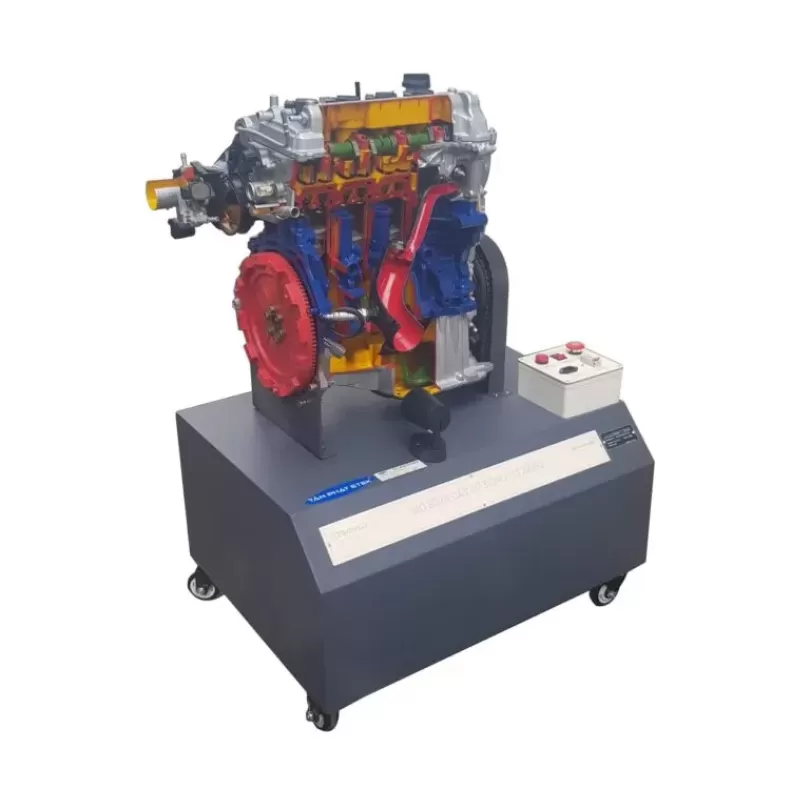

Mô hình cắt bổ động cơ xăng 4 kỳ

Đặc điểm, thông số kỹ thuật chính:
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Bộ thiết bị đào tạo về cấu tạo động cơ bao gồm hai phần:
A. Phần mô hình động cơ cắt bổ:
Linh kiện lắp trên dòng xe Nhật
Động cơ xăng 4 xy lanh thẳng hàng:
– Cơ cấu phối khí với trục cam ở phía trên nắp máy DOHC 16 van.
– Hệ thống nhiên liệu phun xăng đa điểm: 04 vòi phun xăng và ống phân phối
– Cụm điều khiển phối khí thông minh VVTi: 01 Van VVT-i
– Hệ thống đánh lửa trực tiếp: 04 bô bin đánh lửa và bugi đánh lửa
– Hệ thống nạp điện: máy phát điện
– Hệ thống khởi động điện: Máy khởi động
– Bơm nước hệ thống làm mát
– Bơm dầu hệ thống bôi trơn
– Cụm đường ống hút
– Cụm đường ống xả
Động cơ được cắt bổ và phối màu hợp lý, có thể thấy được cấu tạo và nguyên lý hoạt động của các hệ thống.
Mô hình được dẫn động bằng động cơ điện 220V, có thiết bị che an toàn, hệ thống đèn chiếu sáng các bộ phận trên mô hình. Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo trì, bảo dưỡng mô hình.
B. Phần khung giá
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam.
Mô hình được đặt trên hệ thống khung giá bằng thép, được sơn tĩnh điện, có các bánh xe để tiện di chuyển.
