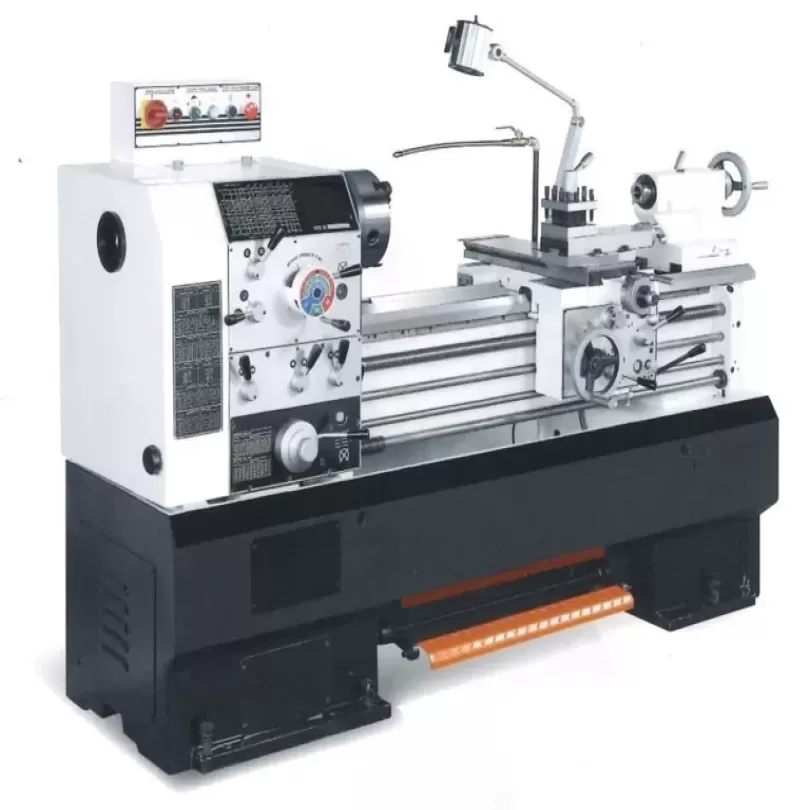

Máy tiện vạn năng FHL-1730

Thông số kỹ thuật:

– Chiều cao tâm: 215 mm

– Đường kính tiện qua băng máy: 430 mm

– Đường kính tiện qua khe hở: 660 mm

– Đường kính tiện qua đài dao: 245 mm

– Khoảng cách tâm: 750 mm

– Bề rộng băng máy: 300 mm

– Chiều dài băng máy: 1600 mm

– Mũi trục chính: D1-6 hoặc A1-6

– Lỗ trục chính: Ø 58mm

– Côn trục chính: MT6

– Tốc độ trục chính: 20-2000 rpm/12 cấp

– Tốc độ trục chính vô cấp:

– H: 586-2300 rpm

– M: 157-586 rpm

– L: 20 – 157 rpm (3step)

– Hành trình đài dao: 250 mm

– Hình trình giá đỡ dao: 180 mm

– Kích thước dao lớn nhất: 25×25 mm

Ụ động :

– Đường kính nòng ụ động: 58 mm

– Hành trình nòng ụ động: 150 mm

– Côn ụ động: MT4

– Ren và bước tiến

– Hệ thống: hện mét, hệ anh và hỗ hợp

– Đường kính trục vít me: Ø 35 mm

– Bước ren trục vít me hệ mét: 6mm/bước

– Đường kính bước ren hệ Anh: 4 TPI

– Tiện ren hệ mét: 0.5~7mm (22 loại)

– Tện ren hệ anh: 4-56 TPI (36 loại)

– Tiện ren module: 0.5-3.5 M.P (12 loại)

– Ren DP: 8-56 D.P (21 loại)

– Bước tiến dọc: 0.05-0.7 mm/vòng

– Bước tiến ngang: 0.025-0.35 mm/vòng

Động cơ:

– Động cơ chính: 5HP

– Động cơ bơm làm mát: 1/8HP

– Động cơ biến tần vô cấp: 7.5 HP

– Kích thước sàn: 182×110 cm

– Khối lượng: 1500 kg

– Kích thước đóng gói khoảng (L x W x H): 200x103x172 cm

Phụ kiện tiêu chuẩn:

– Động cơ chính 7.5 HP

– Thiết bị làm mát

– Hộp dụng cụ và dụng cụ

– Đài dao 4 vị trí

– Pallet đóng gói

– Phụ kiện tùy chọn mua thêm

– Luynet 2 điểm tỳ

– Luynet 3 điểm tỳ kiểu bạc đồng

– Luynet 3 điểm tỳ kiểu vòng bi

– Đèn làm việc

– Tấm chắn phoi quanh máy

– Tấm kẹp 14 inch

– Tấm chia độ 12 inch

– Cữ chặn Micro

– Cữ chặn 4 vị trí

– Mũi chống tâm quay MT4

– Dưỡng tiện côn

– Đài dao thay nhanh thay thế cho đài dao 4 vị trí

– Tiêu chuẩn CE

– Tấm chắn đài dao

– Tấm chắn trục vít me bi

– Mâm cặp 3 chấu 10 inch

– Mâm cặp 4 chấu 12 inch

– Đóng gói thùng gỗ thay thế cho pallet
