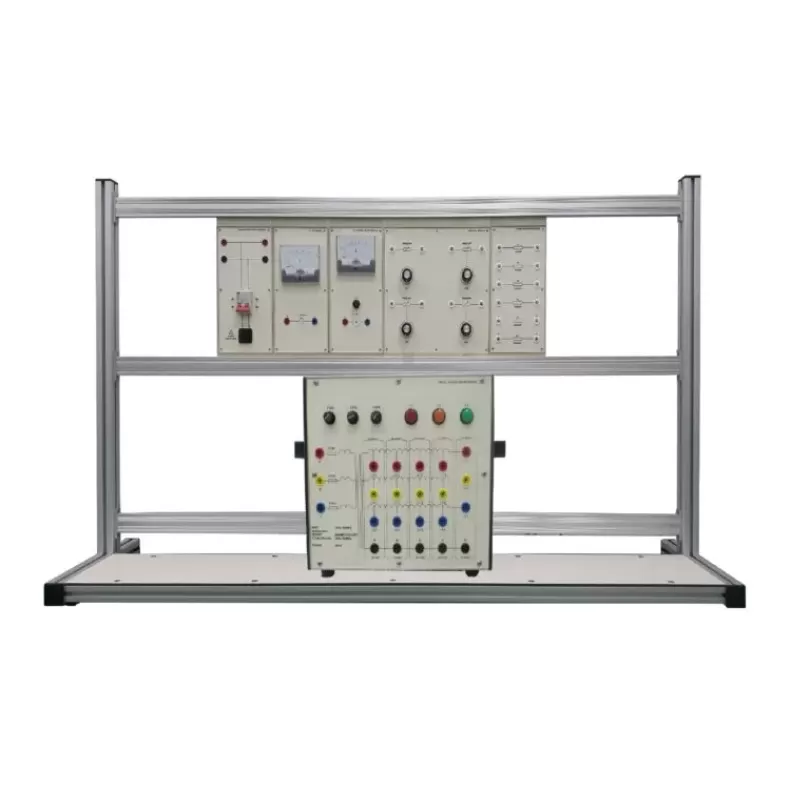

Bộ thí nghiệm mạch điện xoay chiều

I. Thông số chung
– Bộ thiết bị được thiết kế thành các module chuẩn A4, với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
– Các module trong bộ thực hành được sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và có tiêu chuẩn công suất, dòng rò cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1:2010.
– Chất liệu hộp module: Nhựa PVC
– Bề mặt module được phủ Melamin chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện.
– Kiểu in hình chỉ dẫn: In phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật
II. Nội dung đào tạo
– Đặc tính dòng điện, điện áp của dòng điện xoay chiều
– Đặc tính các loại tải thuần trở, thuần cảm, thuần dung trong mạch xoay chiều
– Tính công suất của mạch điện xoay chiều 1 pha, 3 pha
III. Danh mục thiết bị
– 01 Module nguồn xoay chiều
– 03 Module đào tạo đồng hồ đo dòng điện xoay chiều
– 01 Module đào tạo đồng hồ đo điện áp xoay chiều
– 01 Module đào tạo chuyển mạch
– 02 Module đào tạo tải điện trở ba pha
– 01 Module đào tạo tải điện cảm
– 01 Module đào tạo tải điện dung
– 01 Module đào tạo cầu chì
– 01 Module đào tạo đồng hồ đo hệ số công suất
– 01 Module đào tạo đồng hồ đo công suất ba pha
– 01 Module đào tạo đồng hồ đo tần số
– 01 Bàn thực hành điện công nghiệp
– 01 Bộ phụ kiện
– 01 Bộ tài liệu hướng dẫn
IV. Thông số kỹ thuật chi tiết
1. Module nguồn xoay chiều
* Thông số kĩ thuật:
– Tiêu chuẩn:
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Điện áp vào: Xoay chiều 3 pha 380VAC, 50/60Hz.
– Điện áp ra xoay chiều:
+ Dải đầu ra: 0 ~ 450VAC 3 Pha
+ Dòng điện định mức: 5A.
+ Đồng hồ hiển thị dòng điện 0-10AAC
+ Đồng hồ hiển thị điện áp 0-500VAC
– Điện áp ra một chiều:
+ Dải đầu ra: 0 – 233VDC.
+ Dòng định mức 5A.
+ Đồng hồ hiển thị dòng điện 0-10ADC
+ Đồng hồ hiển thị điện áp: 0-300VDC
– Bảo vệ ngắn mạch và quá tải
– Đầu nối: socket an toàn 4mm
* Danh sách vật tư chính:
– 01 máy biến áp vô cấp
– 01 aptomat
– 03 đồng hồ do dòng xoay chiều
– 10 giắc cắm M4
– 01 chuyển mạch Volt
– 01 đồng hồ do dòng 1 chiều
– 01 đồng hồ đo áp xoay chiều
– 01 đồng hồ đo áp một chiều
– 03 đèn báo
– 04 cầu chì
– 01 đi ốt chỉnh lưu
– 01 mặt module
2. Module đào tạo đồng hồ đo dòng điện xoay chiều (chỉ thị số)
– Xuất xứ: Việt Nam
* Thông số kĩ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Nguồn cấp: 220VAC/50Hz.
– Dải đo: 0 ~ 20A AC.
– LED Hiển thị màu đỏ có độ sáng cao.
– Hiển thị (Max): 19999.
– cấp chính xác: ≤ ±0.1%
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp module bằng nhựa
– Giắc cắm M4.
– 01 đồng hồ đo dòng xoay chiều chỉ thị số.
3. Module đào tạo đồng hồ đo điện áp xoay chiều (chỉ thị số)
* Thông số kĩ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Nguồn cấp: 220VAC/50Hz.
– Dải đo: 0 ~ 400VAC.
– Kiểu chỉ thị: Số (Led 7 thanh).
– LED Hiển thị màu đỏ có độ sáng cao.
– Hiển thị (max): 19999.
– Cấp chính xác: ≤ ±0.1%
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– Giắc cắm M4.
– 01 đồng hồ đo điện áp xoay chiều chỉ thị số.
4. Module đào tạo chuyển mạch
* Thông số kĩ thuật:
– Kích thước: 300 x 139 x131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Chuyển mạch có 7 vị trí: RS,ST,TR,RN,SN,TN,0.
– Tín hiệu vào: 3 pha + N
– Tín hiệu ra: V1, V2 sử dụng cho đồng hồ Volt
– Giới hạn tiếp điểm: 10A/220VAC.
– Góc chuyển chế độ: 45 độ
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 06 giắc M4
– 01 chuyển mạch Volt
5. Module đào tạo cầu chì
– Xuất xứ: Việt Nam
* Thông số kĩ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Số nhánh: 04 nhánh.
– Dòng điện định mức: 5A.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 04 cầu chì.
6. Module đào tạo tải điện trở ba pha
* Thông số kỹ thuật:
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Số nhánh: 03 nhánh tải cho 3
– Điện áp đầu vào: 3 pha 380VAC/50Hz
– Giá trị điện trở: 200Ω
– Công suất định mức: 1000W.
– Tích hợp quạt tản nhiệt.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhôm
– 08 giắc cắm M4.
– 03 tải điện trở.
– 02 quạt tản nhiệt.
7. Module đào tạo tải điện cảm
* Thông số kỹ thuật:
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Số nhánh: 03 nhánh tải cho 3 pha.
– Điện áp định mức Y/∆: 380/220VAC, 50Hz.
– Giá trị cảm kháng: 70 ~ 450 Omh
– Dòng điện định mức: 1A
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhôm.
– 06 giắc cắm M4.
– 03 tải điện cảm.
8. Module đào tạo tải điện dung
* Thông số kỹ thuật:
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Số nhánh: 03 nhánh tải cho 3 pha, chia thành 6 cấp
– Điện áp đầu vào: 3 pha 380VAC/50Hz
– Giá trị điện dung: 5uF / cấp / 1 pha
– Điện áp định mức: 450V.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhôm
– 01 bộ giắc cắm M4.
– 01 bộ tải điện dung.
9. Module đào tạo đồng hồ đo hệ số công suất
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Nguồn cấp: AC 3 pha.
– Dải đo CosØ: 0.5 ~ 1.
– Kiểu chỉ thị: Kim.
– Góc hiển thị: 90 độ.
– Tỷ số biến dòng: 50/5.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 08 giắc cắm M4.
– 01 biến dòng.
– 01 đồng hồ đo cosØ 3 pha chỉ thị kim.
10. Module đào tạo đồng hồ đo công suất ba pha
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 272 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Nguồn cấp: AC 3 pha.
– Dải đo công suất: 0 ~ 10KW.
– Kiểu chỉ thị: Kim.
– Góc hiển thị: 90 độ.
– Tỷ số biến dòng: 20/5.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 08 giắc cắm M4.
– 02 biến dòng.
– 01 đồng hồ đo công suất 3 pha chỉ thị kim.
11. Module đào tạo đồng hồ đo tần số
* Thông số kỹ thuật:
– Kích thước hộp: 300 x 139 x 131mm (DxRxC)
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1:2010 về chỉ tiêu công suất, dòng rò, cao áp
– Điện áp đầu vào: 220VAC.
– Dải tần số đo: 45Hz ~ 65Hz.
– Kiểu chỉ thị: Kim.
– Góc hiển thị: 90ᵒ.
– Cấp chính xác: 1.5.
* Danh mục vật tư chính:
– 01 mặt phíp.
– 01 hộp nhựa.
– 10 giắc cắm M4.
– 01 đồng hồ đo tần số chỉ thị kim.
12. Bàn thực hành điện công nghiệp
* Thông số kỹ thuật
– Kích thước: 1493 x 760 x 1705mm(DxRxC).
– Tiêu chuẩn
+ Tiêu chuẩn Quản lý Chất lượng ISO 9001:2015
+ Đạt chuẩn TCVN 5699-1:2010 và IEC 60335-1 :2010 về chỉ tiêu công suất, dòng rò, cao áp
– Mặt bàn:
+ Kích thước: 1493 x 760 x 25 mm (DxRxC).
+ Chất liệu: Gỗ công nghiệp phủ sơn chống xước và cách điện.
– Khung đỡ mặt bàn:
+ Kích thước: 1488 x 610 x 1705mm (DxRxC).
+ Chất liệu chân bàn: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
– Bộ khung gá thiết bị: Chuyên dụng để gá Module đào tạo chuẩn A4.
+ Số tầng: 02 tầng.
+ Chiều cao mỗi tầng: Tiêu chuẩn 300mm.
+ Chất liệu: Nhôm định hình dày 2mm được anốt hóa đảm bảo chống xước và thẩm mĩ, kết cấu chuyên dụng lắp ghép.
* Danh mục vật tư chính:
– 01 mặt bàn gỗ.
– 01 bộ khung đỡ mặt bàn.
– 01 bộ khung gá thiết bị.
13. Bộ phụ kiện thực hành
– Dây cắm an toàn M4 cho đấu nối các bài thực hành
14. Bộ tài liệu kỹ thuật
– Tài liệu hướng dẫn sử dụng và các bài tập, bao gồm:
+ Tài liệu hướng dẫn sử dụng thiết bị
+ Tài liệu hướng dẫn thực hành
